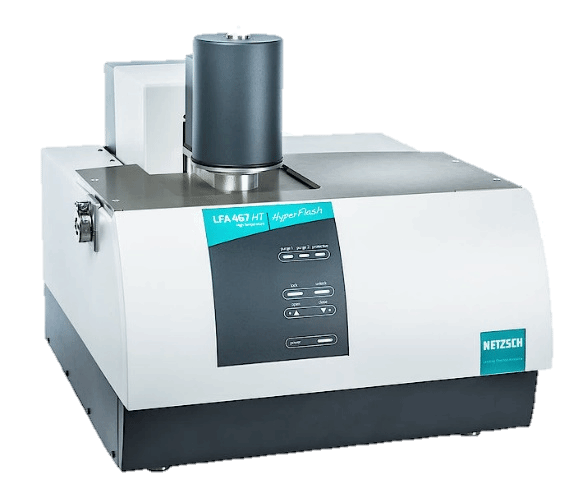

型号：LFA 467

厂家：德国耐驰

主要应用：

测试材料的热扩散系数，提供密度和样品厚度可换算得到导热系数。温度范围为-100-500 ℃。

性能指标：

热扩散系数测量范围：0.01 mm²/s -2000 mm²/s；导热系数测量范围：< 0.1 W/(mK)-4000 W/(mK) ；温度范围：-100°C-500°C，单一炉体；非接触式测量，IR 检测器检测样品上表面升温过程；数据采集速率：高达 2MHz（包括半升温信号检测，及 pulse mapping 技术）；对于高导热及薄膜样品，采样时间（约为半升温时间 10 倍）可低至 1ms，样品厚度最薄可至 0.01 mm 以下（取决于具体的导热系数）

样品要求：

样品尺寸：直径 12.7 mm - 25.4mm （形状不限）；厚度 0.01 mm - 6 mm（样品的厚度要求取决于不同样品的导热性能），原则：高导热样品制得厚一些，低导热样品制得薄一些。

常规建议：

高导热材料，热扩散系数>50mm²/s（如金属、石墨、高导热陶瓷等）：建议厚度2～5mm。

中等导热材料，热扩散系数在5～50mm²/s之间（如常规陶瓷、合金等）：建议厚度1～3mm。

低导热系数，热扩散系数<5mm²/s（如塑料、橡胶、玻璃等）：建议厚度0.5～2mm。

实验室另外配有种特殊样品支架，（1）In-plane（径向）支架，用于测试高导热的薄膜材料面内方向的热扩散，要求样品尺寸为直径20-25mm，厚度不超过 1mm；（2）Laminar（层状样品支架）：用于低导且较厚的样品（各向异性的复合材料）测试水平方向的热扩散，要求样品尺寸10×2×2mm，5-7根，需标注待测方向；（3）粉末样品支架。

联系人：闫老师 18242099536

存放地点：热作国重实验楼203-1
